Sejam 12 resistores iguais de valor R colocados nas arestas de um cubo como indicado na figura. Pede-se
calcular o resistor equivalente entre os pontos A e G que formam uma das diagonais principais do
cubo.

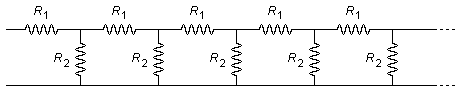

Encontre a resistência equivalente do circuito representado na figura. Dados: R1 = 2 Ω e
R2 = 4 Ω.
Seis resistores, cada um com resistência R, estão dispostos formando um tetraedro, como na figura.
Determinar a resistência equivalente entre os pontos A e B.

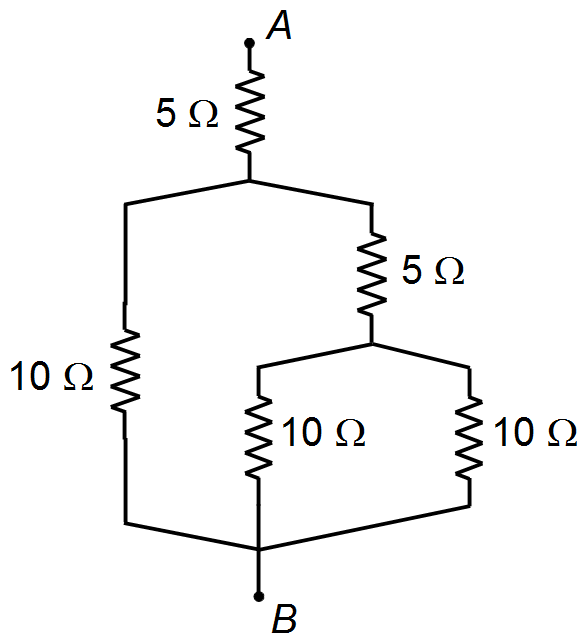

Encontre a resistência equivalente entre os pontos A e B do circuito representado na figura.
Entre os terminais
A e
B da figura aplica-se uma
d.d.p. de 200 V. Calcule as
intensidades das correntes em cada resistor e o resistor equivalente.
