Exercício Resolvido de Cinemática
publicidade



Obtenha a expressão para o cálculo da velocidade e da aceleração de um corpo, que se move em um plano, em coordenadas polares.


Solução

O vetor posição em coordenadas polares é dado por
\[ \begin{gather} \bbox[#99CCFF,10px] {\mathbf{r}=r\;\mathbf{e}_{r}} \tag{I} \end{gather} \]
Para encontrarmos o vetor velocidade (v) devemos derivar o vetor posição em relação ao tempo. Em coordenadas polares os vetores unitários, er e eθ, mudam de posição com o tempo, eles são funções do tempo.

Lembrando do Cálculo Integral e Diferencial, a regra da derivada do produto é dada por
\[ \frac{d(fg)}{dt}=\frac{df}{dt}g+f\frac{dg}{dt} \]

\[ \begin{gather} \frac{d\mathbf{r}}{dt}=\frac{dr}{dt}\;\mathbf{e}_{r}+r\frac{d\mathbf{e}_{r}}{dt} \tag{II} \end{gather} \]
O vetor unitário er é função do ângulo θ, para encontrarmos   \( \frac{d\mathbf{e}_{r}}{dt} \)   devemos aplicar a regra da cadeia.

Lembrando do Cálculo Integral e Diferencial, a regra da cadeia é dada por
\[ \frac{df[g(t)]}{dt}=\frac{df}{dg}\frac{dg}{dt} \]

\[ \begin{gather} \frac{d\mathbf{e}_{r}}{dt}=\frac{d\mathbf{e}_{r}}{d\theta}\frac{d\theta}{dt} \tag{III} \end{gather} \]
Quando a posição (r) se desloca para a posição r+dr, temos uma variação infinitesimal do ângulo (dθ), Figura 1.
Figura 1

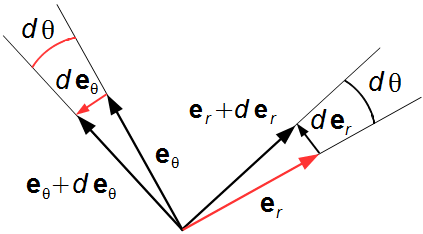

O vetor deslocamento infinitesimal (der) se desloca de um ângulo dθ na direção dada pelo vetor unitário eθ (\( d{\mathbf{e}}_{r}=d\theta\;{\mathbf{e}}_{\theta} \)), Figura 2, assim o primeiro termo do lado direito da expressão (III) pode ser escrito como
\[ \begin{gather} \frac{d\mathbf{e}_{r}}{d\theta}=\mathbf{e}_{\theta} \tag{IV} \end{gather} \]
Figura 2

substituindo a expressão (IV) na expressão (III)
\[ \begin{gather} \frac{d\mathbf{e}_{r}}{dt}=\frac{d\theta}{dt}\;{\mathbf{e}}_{\theta} \tag{V} \end{gather} \]
substituindo a expressão (V) na expressão (II), temos a velocidade
\[ \begin{gather} \bbox[#FFCCCC,10px] {\frac{d\mathbf{r}}{dt}=\frac{dr}{dt}\;{\mathbf{e}}_{r}+r\frac{d\theta}{dt}\;{\mathbf{e}}_{\theta}} \tag{VI-a} \end{gather} \]
ou usando a seguinte notação   \( \frac{d\mathbf{r}}{dt}=\dot{\mathbf{r}} \),   \( \frac{dr}{dt}=\dot{r} \)   e   \( \frac{d\theta}{dt}=\dot{\theta} \)   também podemos escrever
\[ \begin{gather} \bbox[#FFCCCC,10px] {\dot{\mathbf{r}}=\dot{r}\;{\mathbf{e}}_{r}+r\dot{\theta}\;{\mathbf{e}}_{\theta}} \tag{VI-b} \end{gather} \]
ou usando a seguinte notação   \( \dot{\mathbf{r}}=\mathbf{v} \),   \( \dot{r}=v_{r} \)   e   \( \dot{\theta}=\omega \)   também podemos escrever
\[ \begin{gather} \bbox[#FFCCCC,10px] {\mathbf{v}=v_{r}\;{\mathbf{e}}_{r}+r\omega\;{\mathbf{e}}_{\theta}} \tag{VI-c} \end{gather} \]
Para encontrarmos o vetor aceleração devemos derivar o vetor velocidade em relação ao tempo, vamos usar a expressão da velocidade na forma da expressão (VI-a).

Lembrando do Cálculo Integral e Diferencial, a derivada da soma é soma das derivadas
\[ \frac{d(f+g)}{dt}=\frac{df}{dt}+\frac{dg}{dt} \]

\[ \begin{gather} \frac{d}{dt}\frac{d\mathbf{r}}{dt}=\frac{d}{dt}\left(\frac{dr}{dt}\;{\mathbf{e}}_{r}\right)+\frac{d}{dt}\left(r\frac{d\theta}{dt}\;{\mathbf{e}}_{\theta}\right) \tag{VII} \end{gather} \]
O primeiro termo do lado direito da igualdade é o produto de duas funções e o segundo termo é o produto de três funções, usando a regra da derivada do produto
\[ \begin{gather} \frac{d^{2}\mathbf{r}}{dt^{2}}=\left(\frac{d^{2}r}{dt^{2}}\;{\mathbf{e}}_{r}+\frac{dr}{dt}\frac{d{\mathbf{e}}_{r}}{dt}\right)+\left(\frac{dr}{dt}\frac{d\theta}{dt}\;{\mathbf{e}}_{\theta}+r\frac{d^{2}\theta}{dt^{2}}\;{\mathbf{e}}_{\theta}+r\frac{d\theta}{dt}\frac{d{\mathbf{e}}_{\theta}}{dt}\right) \tag{VIII} \end{gather} \]
O termo   \( \frac{d\mathbf{e}_{r}}{dt} \)   já foi encontrado na expressão (V).
O vetor unitário eθ é função do ângulo θ, para encontrarmos   \( \frac{d\mathbf{e}_{\theta}}{dt} \)   devemos aplicar a regra da cadeia.
\[ \begin{gather} \frac{d\mathbf{e}_{\theta}}{dt}=\frac{d\mathbf{e}_{\theta}}{d\theta}\frac{d\theta}{dt} \tag{IX} \end{gather} \]

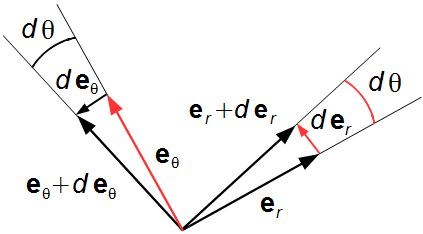

O vetor deslocamento infinitesimal (deθ) se desloca de um ângulo dθ na direção dada pelo vetor unitário er (\( d{\mathbf{e}}_{\theta}=-d\theta{\mathbf{e}}_{r} \)), Figura 3. O sinal de negativo deve-se ao fato do vetor deθ estar no sentido oposto ao vetor unitário er
\[ \begin{gather} \frac{d\mathbf{e}_{\theta}}{d\theta}=-\mathbf{e}_{r} \tag{X} \end{gather} \]
Figura 3

substituindo a expressão (X) na expressão (IX)
\[ \begin{gather} \frac{d\mathbf{e}_{\theta}}{dt}=-{\frac{d\theta}{dt}}\mathbf{e}_{r} \tag{XI} \end{gather} \]
substituindo as expressões (V) e (XI) na expressão (VIII)
\[ \begin{gather} \frac{d^{2}\mathbf{r}}{dt^{2}}=\left[\frac{d^{2}r}{dt^{2}}\;{\mathbf{e}}_{r}+\frac{dr}{dt}\left(\frac{d\theta}{dt}\;{\mathbf{e}}_{\theta}\right)\right]+\left[\frac{dr}{dt}\frac{d\theta}{dt}\;{\mathbf{e}}_{\theta}+r\frac{d^{2}\theta}{dt^{2}}\;{\mathbf{e}}_{\theta}-r\frac{d\theta}{dt}\left(\frac{d\theta}{dt}\mathbf{e}_{r}\right)\right]\\ \frac{d^{2}\mathbf{r}}{dt^{2}}=\frac{d^{2}r}{dt^{2}}\;{\mathbf{e}}_{r}+\frac{dr}{dt}\frac{d\theta}{dt}\;{\mathbf{e}}_{\theta}+\frac{dr}{dt}\frac{d\theta}{dt}\;{\mathbf{e}}_{\theta}+r\frac{d^{2}\theta}{dt^{2}}\;{\mathbf{e}}_{\theta}-r\left(\frac{d\theta}{dt}\right)^{2}\mathbf{e}_{r} \end{gather} \]

Observação: Não confundir   \( \frac{d}{dt}\left(\frac{d\theta}{dt}\right)=\frac{d^{2}\theta}{dt^{2}} \)   que representa a derivada de segunda ordem de theta em relação ao tempo, com   \( \frac{d\theta}{dt}\left(\frac{d\theta}{dt}\right)=\left(\frac{d\theta}{dt}\right)^{2} \)   que representa a derivada de primeira ordem de theta em relação ao tempo ao quadrado.

\[ \bbox[#FFCCCC,10px] {\frac{d^{2}\mathbf{r}}{dt^{2}}=\left(\frac{d^{2}r}{dt^{2}}-r\left(\frac{d\theta}{dt}\right)^{2}\right)\mathbf{e}_{r}+\left(2\frac{dr}{dt}\frac{d\theta}{dt}+r\frac{d^{2}\theta}{dt^{2}}\right)\;{\mathbf{e}}_{\theta}} \]
ou usando a seguinte notação   \( \frac{d^{2}\mathbf{r}}{dt^{2}}=\ddot{\mathbf{r}} \),   \( \frac{dr}{dt}=\dot{r} \),   \( \frac{d^{2}r}{dt^{2}}=\ddot{r} \),   \( \frac{d\theta}{dt}=\dot{\theta} \)   e   \( \frac{d^{2}\theta}{dt^{2}}=\ddot{\theta} \)   também podemos escrever
\[ \bbox[#FFCCCC,10px] {\ddot{\mathbf{r}}=\left(\ddot{r}-r{\dot{\theta}}^{2}\right)\mathbf{e}_{r}+\left(2\dot{r}\dot{\theta}+r\ddot{\theta}\right)\;{\mathbf{e}}_{\theta}} \]
ou usando a seguinte notação   \( \ddot{\mathbf{r}}=\mathbf{a} \)   também podemos escrever
\[ \bbox[#FFCCCC,10px] {\mathbf{a}=\left(\ddot{r}-r{\dot{\theta}}^{2}\right)\mathbf{e}_{r}+\left(2\dot{r}\dot{\theta}+r\ddot{\theta}\right)\;{\mathbf{e}}_{\theta}} \]
