Exercício Resolvido de Corrente Elétrica
publicidade

Dispõem-se de N pilhas idênticas de f.e.m. E e resistência interna r. Estas pilhas são distribuídas em grupos de X em série, e estas séries são ligadas em paralelo. Pede-se:
a) Determinar o valor de X para que a bateria assim obtida, ligada a um circuito externo de resistência R, faça circular uma corrente de intensidade máxima;
b) Mostrar que no caso do item anterior a resistência interna da bateria é igual à resistência externa do circuito.

Dados do problema:

  • Força eletromotriz da bateria (f.e.m.):    E;
  • Resistência interna da bateria:    r;
  • Resistência externa do circuito:    R.

Esquema do problema:

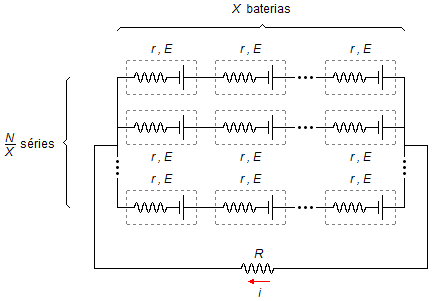

Existem N baterias no circuito, X delas ligadas em série e \( \frac{N}{X} \) séries de baterias em paralelo (Figura 1).

Figura 1
Observação: Se tiver dificuldade em entender porque são \( \frac{N}{X} \) séries no circuito, pense com valores numéricos. Por exemplo, se N=12 baterias e existirem X=3 baterias por série, teremos (Figura 2).
\[ \begin{gather} n=\frac{N}{X}=\frac{12\;\text{baterias}}{3\;\frac{\text{baterias}}{\text{série}}}=4\;\text{séries} \end{gather} \]
Figura 2

Solução:

a) O resistor equivalente de uma associação em série, com todos os resistores de mesmo valor, é dado por
\[ \begin{gather} \bbox[#99CCFF,10px] {R_s=nr} \end{gather} \]
como cada série tem n=X resistores, o resistor equivalente de uma série será
\[ \begin{gather} R_s=Xr \end{gather} \]
Todos as baterias têm o mesmo valor E, a f.e.m. de n baterias iguais em série é dada por
\[ \begin{gather} \bbox[#99CCFF,10px] {V_s=nE} \end{gather} \]
como cada série tem n=X baterias a f.e.m. de uma série será
\[ \begin{gather} V_s=XE \end{gather} \]
Figura 3

Assim o circuito pode ser reduzido ao que é mostrado na Figura 3, formado por \( \frac{N}{X} \) baterias com resistência interna Xr e f.e.m. XE ligadas em paralelo.
O resistor equivalente de uma associação em em paralelo, com resistores de mesmo valor, é dado por

\[ \begin{gather} \bbox[#99CCFF,10px] {R_p=\frac{r}{n}} \end{gather} \]

como existem \( n=\frac{N}{X} \) resistores, o resistor equivalente do circuito será

\[ \begin{gather} R_{eq}=\frac{Xr}{\frac{N}{X}} \\[5pt] R_{eq}=\frac{XrX}{N} \\[5pt] R_{eq}=\frac{X^2r}{N} \tag{I} \end{gather} \]

Como a queda de tensão, numa associação de baterias iguais em paralelo, é a mesma que a queda de tensão em cada uma das baterias, o valor da f.e.m. do circuito continua sendo XE.

Assim o circuito pode ser representado por uma bateria de resistência interna \( \frac{X^2r}{N} \) e f.e.m. XE. Aplicando a Lei de Kirchhoff para a única malha do circuito, começando no resistor externo R
\[ \begin{gather} Ri+\frac{X^2r}{N}\;i-XE=0 \\[5pt] Ri+\frac{X^2r}{N}\;i=XE \end{gather} \]
Figura 4

multiplicando toda a equação por N

\[ \begin{gather} NRi+N\;\frac{X^2r}{N}i=NXE \\[5pt] NRi+riX^2=NEX \end{gather} \]

colocando a corrente i em evidência do lado esquerdo da igualdade

\[ \begin{gather} i(NR+rX^2)=NEX \\[5pt] i=\frac{NEX}{NR+rX^2} \end{gather} \]

Para determinarmos a corrente máxima devemos derivar esta corrente em função de X e impor que ela seja igual a zero

Derivada de \( i=\dfrac{NEX}{NR+rX^2} \)

usando a regra de derivação do quociente de funções: \( \left(\dfrac{u}{v}\right)^{\text{´}}=\dfrac{u{\text{´}}v-uv{\text{´}}}{v^2} \) fazendo
\[ \begin{align} \, & u=NEX \\[5pt] \, & u{\text{´}}=NE \end{align} \]
\[ \begin{align} \, & v\;=\;NR+rX^2 \\[5pt] \, & v{\text{´}}=0+2rX=2rX \end{align} \]
\[ \begin{gather} \frac{di}{dX}=\frac{NE(NR+rX^2)-NEX(2rX)}{\left(NR+rX^2\right)^2} \\[5pt] \frac{di}{dX}=\frac{N^2ER+NErX^2-2NErX^2}{\left(NR+rX^2\right)^2} \\[5pt] \frac{di}{dX}=\frac{N^2ER-NErX^2}{\left(NR+rX^2\right)^2} \end{gather} \]
\[ \begin{gather} \frac{di}{dX}=\frac{N^2ER-NErX^2}{\left(NR+rX^2\right)^2}=0 \\[5pt] N^2ER-NErX^2=0.\left(NR+rX^2\right)^2 \\[5pt] N^2ER-NErX^2=0 \end{gather} \]

colocando NE em evidência do lado esquerdo da igualdade

\[ \begin{gather} NE(NR-rX^2)=0 \\[5pt] NR-rX^2=\frac{0}{NE} \\[5pt] rX^2=NR \\[5pt] X^2=\frac{NR}{r} \end{gather} \]
\[ \begin{gather} \bbox[#FFCCCC,10px] {X=\sqrt{\;\frac{R}{r}\;N\;}} \end{gather} \]

b) Usando a equação (I) que dá o resistor equivalente aos resistores internos das baterias e substituindo o valor encontrado no item anterior

\[ \begin{gather} R_{eq}=\frac{\left(\sqrt{\;\dfrac{R}{r}\;N\;}\right)^2r}{N} \\[5pt] R_{eq}=\frac{\dfrac{R}{\cancel r}\;N\;\cancel r}{N} \\[5pt] R_{eq}=\frac{R\cancel N}{\cancel N} \end{gather} \]
\[ \begin{gather} \bbox[#FFCCCC,10px] {R_{eq}=R} \end{gather} \]
